. ANTENNES RUBANS Emission - Réception VHF - UHF
- 270 — LI070 mm
Fréquence 68 à 73 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 270 — LI015 mm
Fréquence 74 à 76 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 270 — L960 mm
Fréquence 77 à 81 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 260 — L905 mm
Fréquence 80 à 88 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 280 — L750 mm
Fréquence 123 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 270 — L610 mm
Fréquence ≈132 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 280 — L520 mm
Fréquence 137 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.
- 280 — L480 mm
Fréquence 146 à 174 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur PL259.

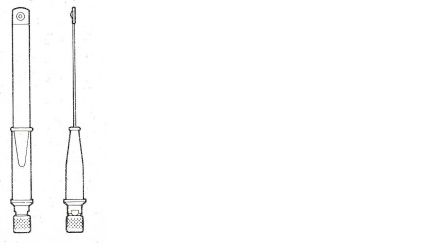

- AR – 19 – 455 — L190 mm
Fréquence 440 à 470 MHz — Impédance 50 Ω— T.O.S. inférieur à 2,5 — 1/4 d’onde — Connecteur TNC 19010
- 225 ou AT272 A/ Prc - L 753,6 mm
Fréquence 38 à 54,9 MHz — Impédance 50 Ω — T.O.S. inférieur à 2 — 1/4 d’onde — recevant embase flexible (type EA53A) ɸ 7,93 pas 1,41 — ɸ 6,35 pas 0,907 — pour poste ANPRC 10.
- AN 225A - L770 mm
Fréquence 26 à 72 MHz — Impédance 50 Ω — T.O.S. inférieur à 2 — 1/4 d’onde — recevant embase flexible EA53A - ɸ I /4’ 20 filets au pouce — ɸ MI0 — pour poste TRPP 13.
- AR - 50 - 250
Fréquence 240 à 260 MHz — Impédance 50 Ω—T.O.S. inférieur à 2 — 1/4 d’onde — recevant embase flexible accordée avec connecteur UG536U pour poste TRPP 18.
- AR-63-51
Antenne fouet — fréquence 47 à 55,4 MHz — Impédance 50 Ω — T.O.S. inférieur à 2 — 1/4 d’onde — pour poste TRPP 8 et 11 — ɸ 6,35 20 filets au pouce.
L = 0,95 x ( 300 / 4 MHz )
= Longueur théorique d'une antenne quart d'onde
