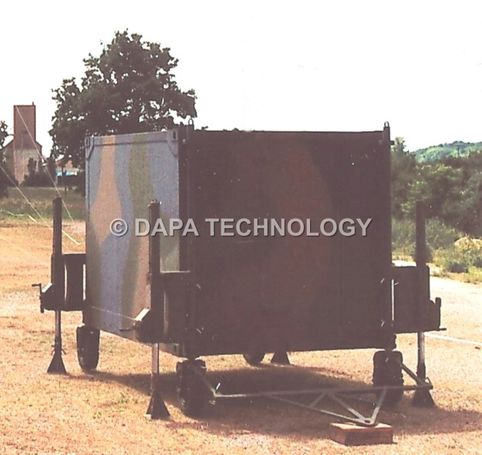

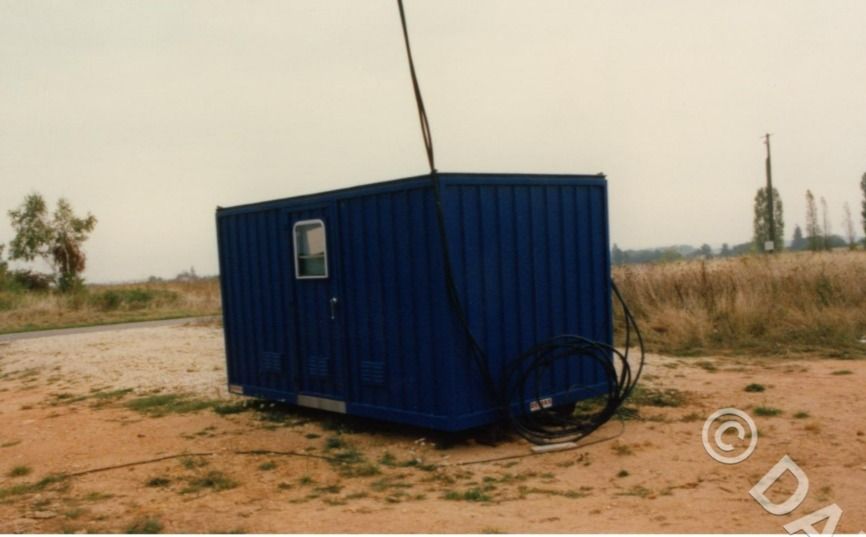

- Cadre blindé petit modèle à compartiments techniques :

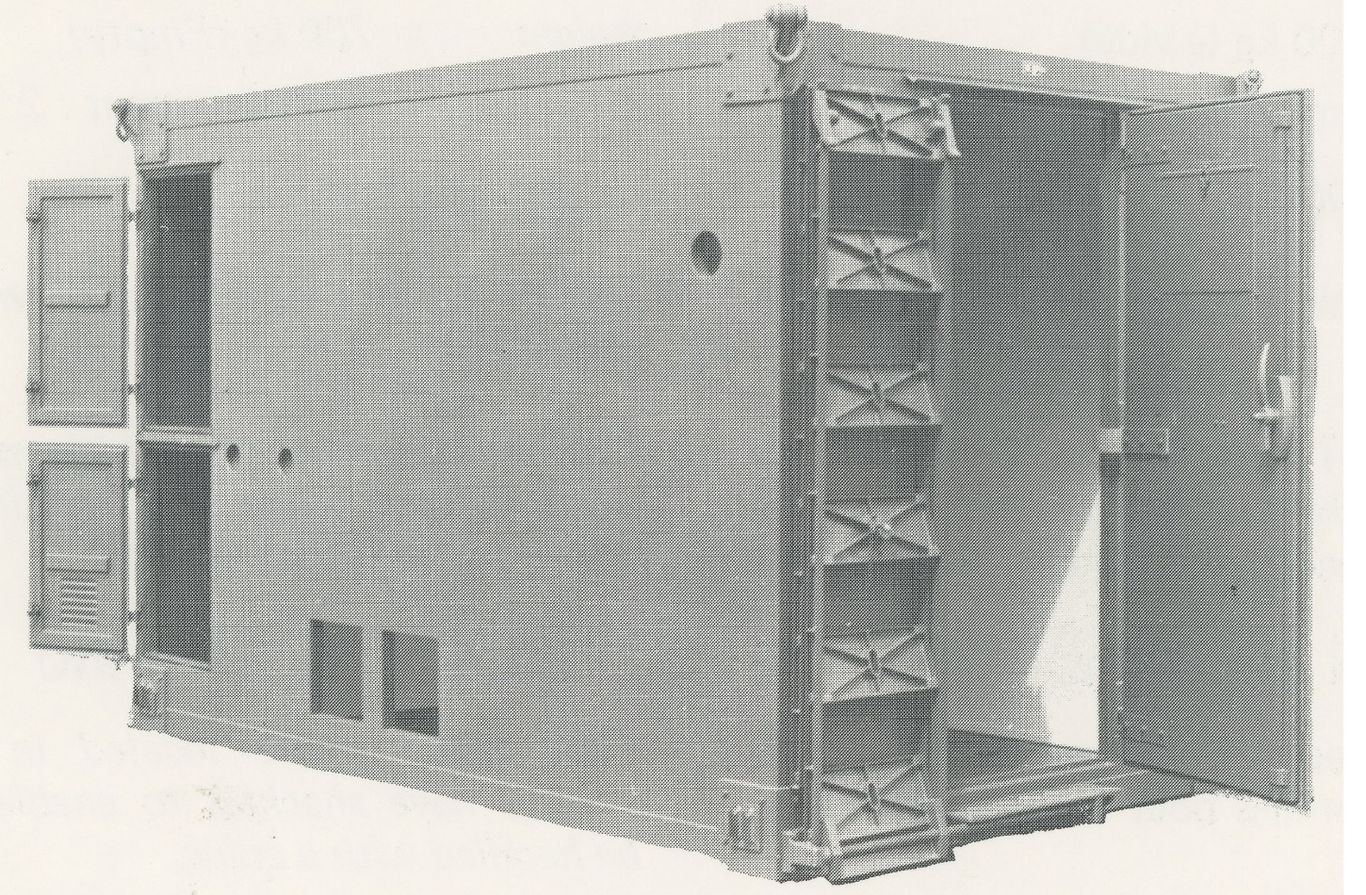

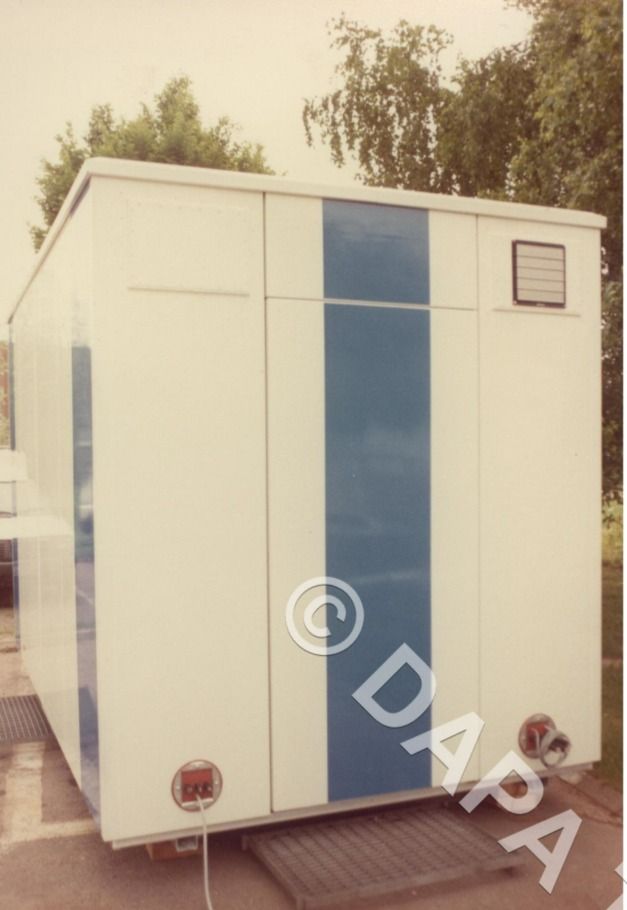

Le cadre SH 30 A réalisé en panneaux sandwich est léger, robuste et isothermique.

Chaque paroi se compose d'une structure alvéolaire recouverte à l'extérieur d'un panneau polyester et à l'intérieur d'une tôle en alliage léger assemblé par collage sous vide.

A l'intérieur, des cornières assurent la continuité électrique entre les blindages de chaque paroi.

Le Cadre SH 30 A est transportable par véhicule militaire , bateau, cargo, hélicoptère et rail.

Il peut recevoir des matériels de télécommunications ou tout autre équipement dans toutes les conditions climatiques ou atmosphériques.

CARACTERISTIQUES PRINCIPALES

-Dimensions extérieures hors tout :

Longueur L = 3,105 m (échelle comprise)

Largeur     l = 1,890 m

Hauteur   h = 1,935 m

-Dimensions intérieures :

Longueur L = 2,388 m (sans compartiment technique)

Longueur L = 2,841 m (compartiment technique compris)

Largeur     l = 1,710 m

Hauteur   h = 1,780 m

Poids        P = 700 Kg (à vide)

Poids total équipement compris :  2 Tonnes

EQUIPEMENT PORTE

La porte est munie d'une vitre grillagée occultable.

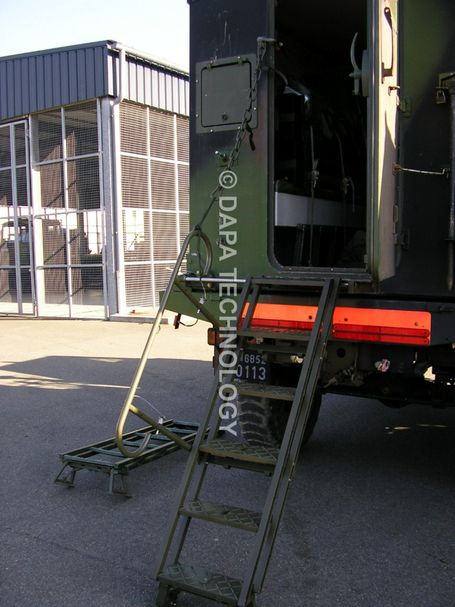

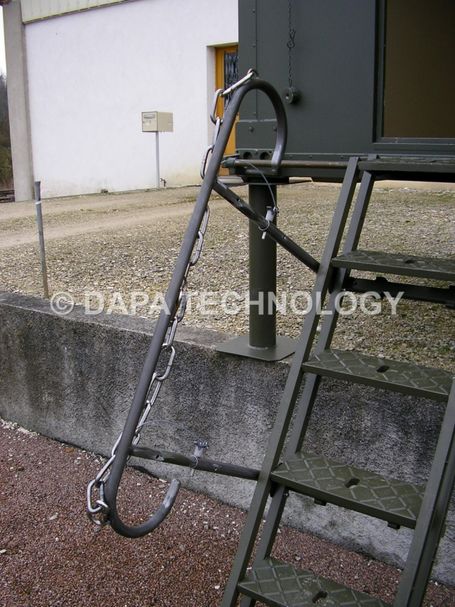

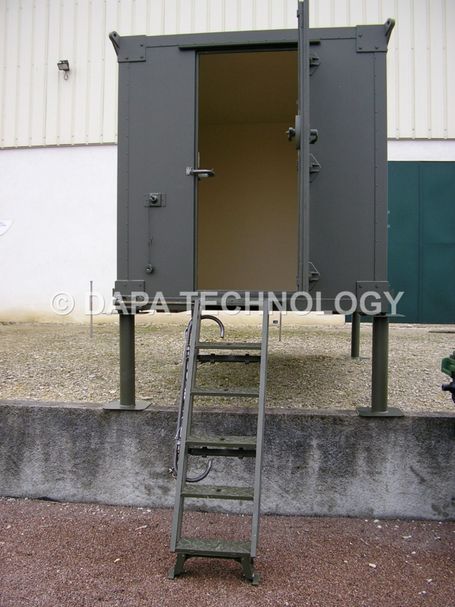

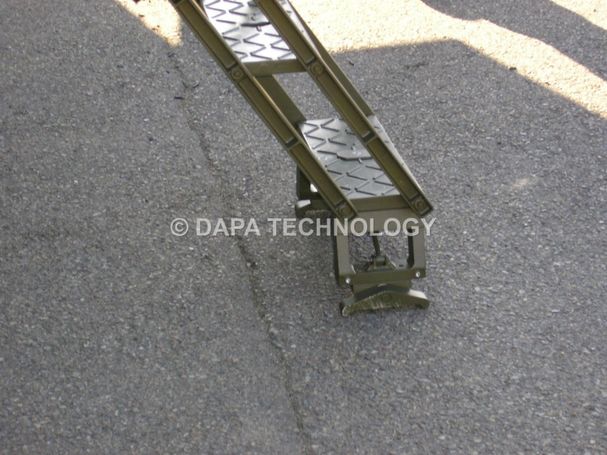

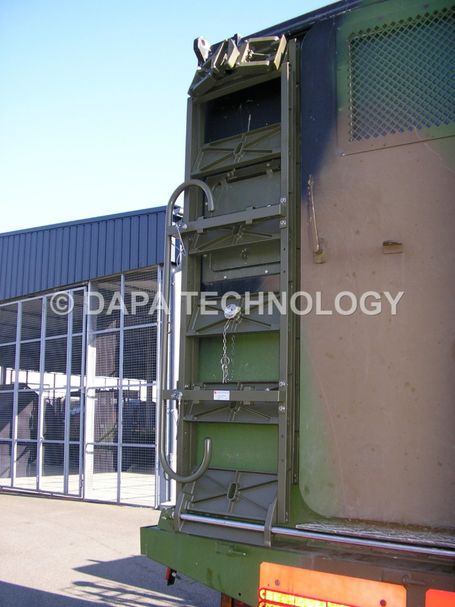

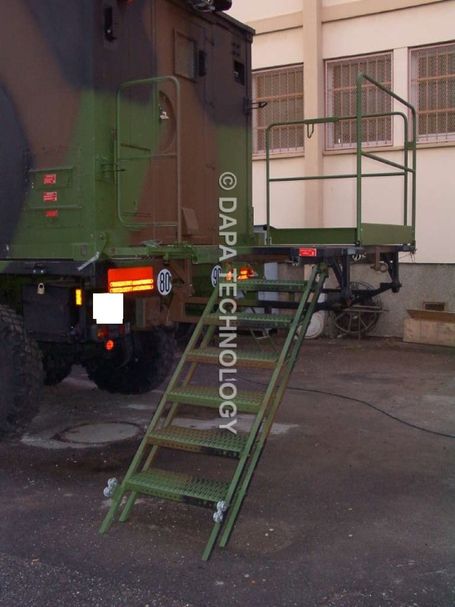

Pour permettre l'accès au cadre monté sur véhicule, une échelle articulée avec seuil de glissement est stockée à la gauche de la porte.

MANUTENTION ARRIMAGE

Quatre goussets placés aux quatre coins supérieurs sont munis de manilles pour la manutention du cadre par grue.

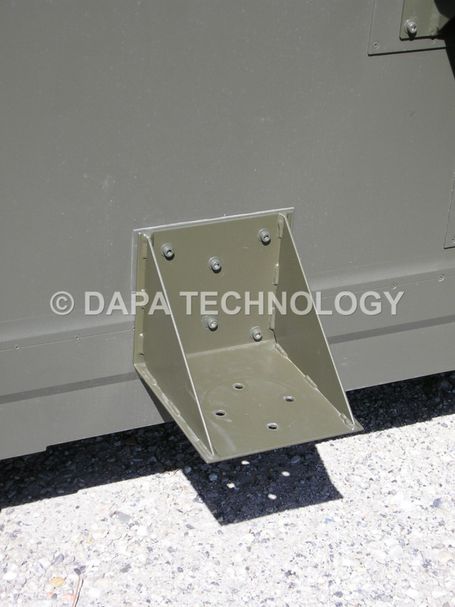

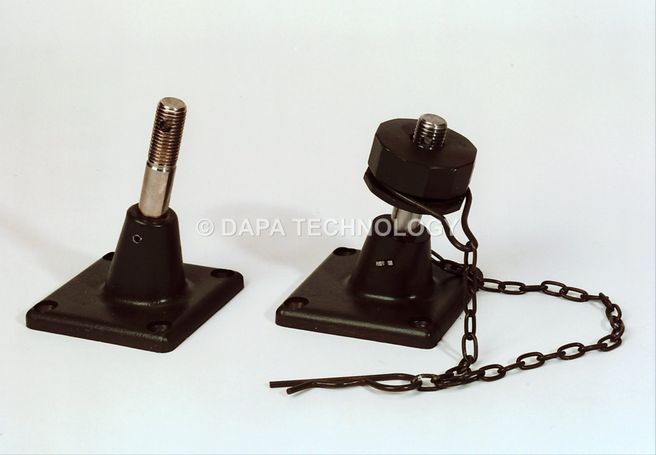

Quatre goussets placés aux quatre coins inférieurs sont équipés de chapes pour la fixation sur le plateau du véhicule au moyen de 4 sabots et axes à tenons.

OUVERTURES

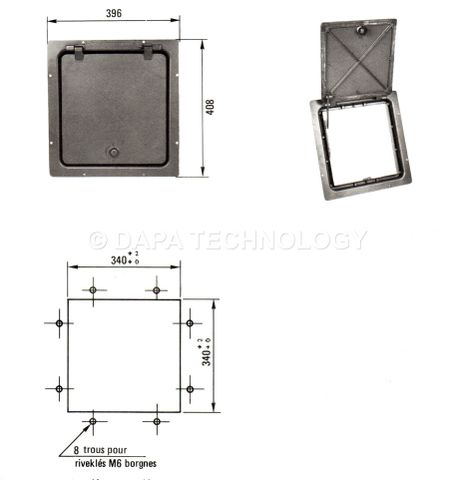

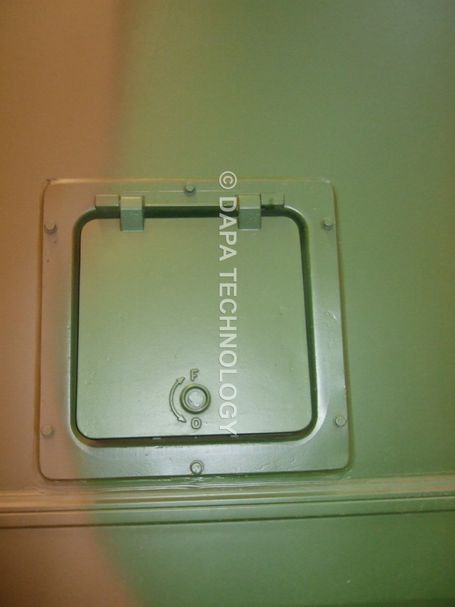

Quatre portes d'accès et quatre trappes de visite judicieusement réparties permettent l'accès aux compartiments techniques étagés et cloisonnés suivant les besoins.

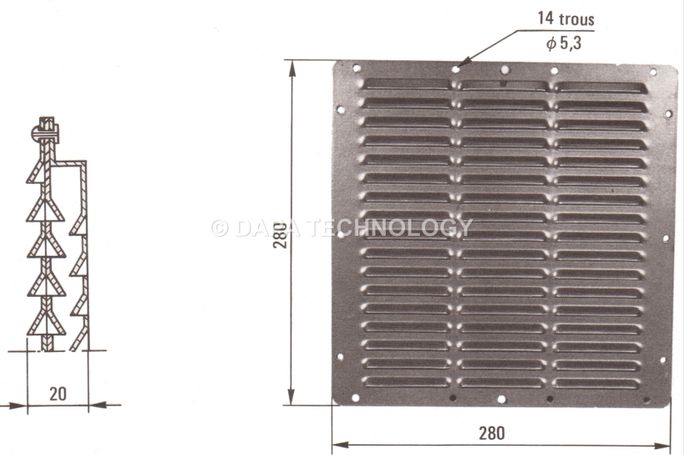

A la demande , diverses ouvertures peuvent être réalisées pour recevoir des encadrements standards de dimensions différentes.

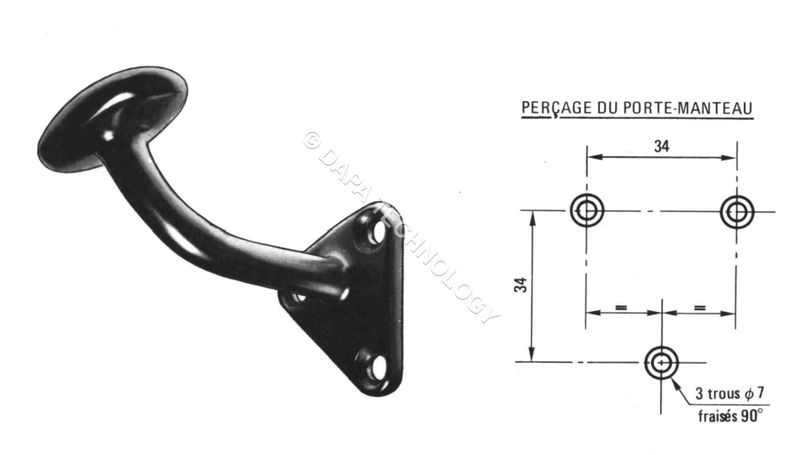

ACCESSOIRES

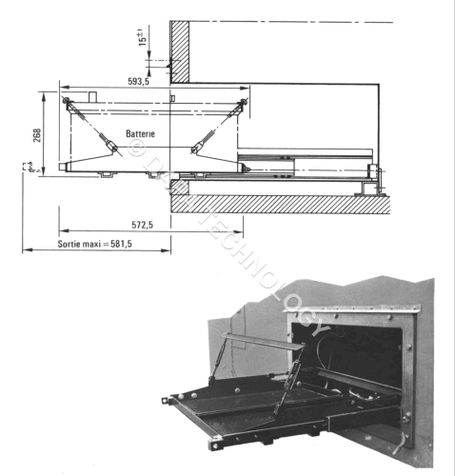

.Aménagement compartiment batteries

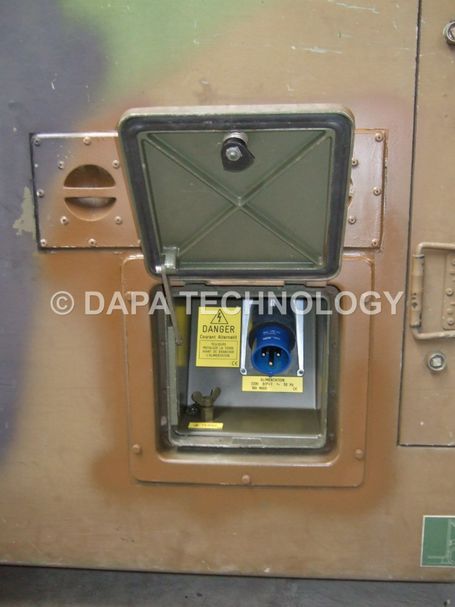

.Amorce énergie 0,3 et 2,5 KVA KD-1191 A Réf : 311 840 / 4 310 Numéro OTAN :  5995 14 257 4638, permettant le raccordement du câble d'énergie KD-1190A sur G.E à sortie par bornes cordon 3  conducteurs de 2,5 mm²

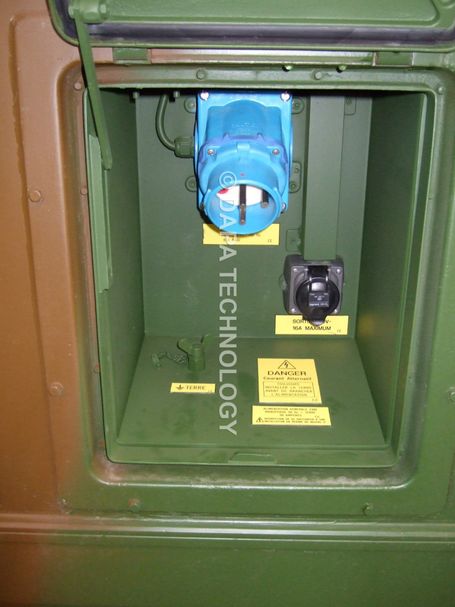

.Amorce énergie 10 KVA KD-1238 A Réf : 205 900, permettant le raccordement du câble d'énergie KD-1231A sur G.E à sortie par bornes (cordon 2 conducteurs de 16mm²)

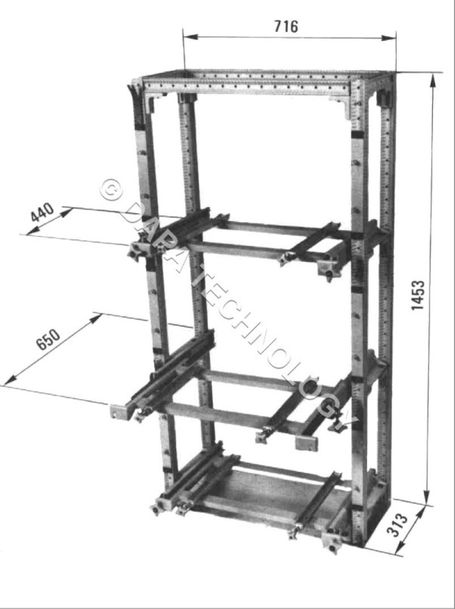

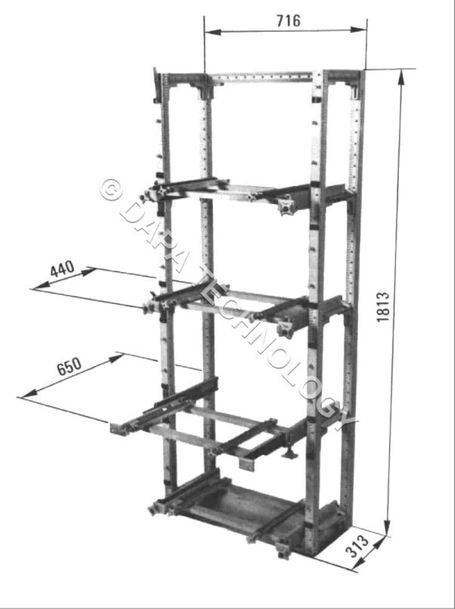

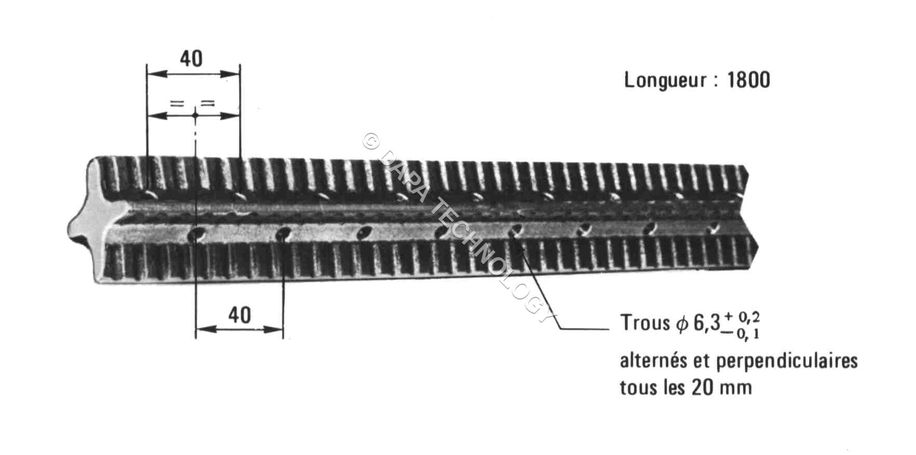

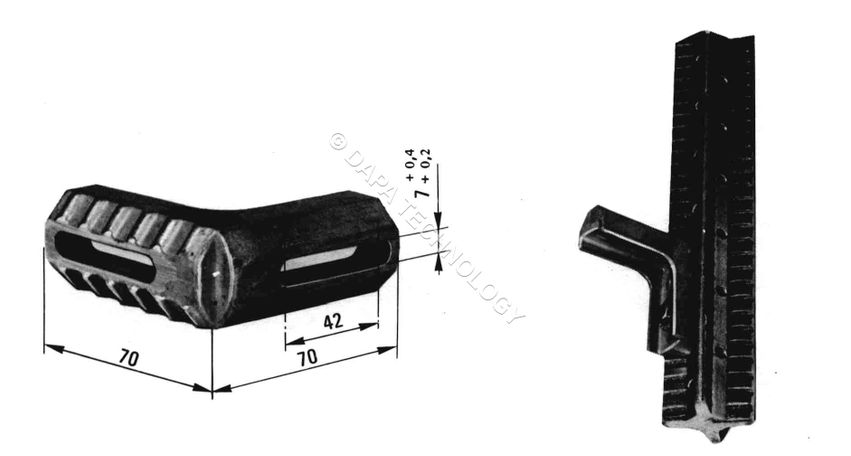

.Baie - Rack

.Baladeuse Réf : 202 160 / 3320 Numéro OTAN :  6230 14 218 9156 / Tension d'utilisation 24V.CC, Lampe sphérique 24V 15W culot BA 15 SPC, Fiche mâle SOCAPEX FMD 22 B

.Baladeuse Réf : 31 134 Numéro OTAN :  6230 14 279 2355 / Tension d'utilisation 24V.CC, Lampe sphérique 24V 15W culot BA 15 SPC, Fiche mâle SOCAPEX FMD 22 B

.Baladeuse Réf : 32 418 Numéro OTAN :  6230 14 353 1372  / Tension d'utilisation 24V.CC, Lampe sphérique 24V 15W culot BA 15 SPC, Prise  PT 06 W 10 6 P SOURIAU

.Bâti équipé Réf : 3060 Numéro OTAN :  5820 14 217 8131

.Bâti équipé Réf : 3370 Numéro OTAN :  5820 14 217 8140

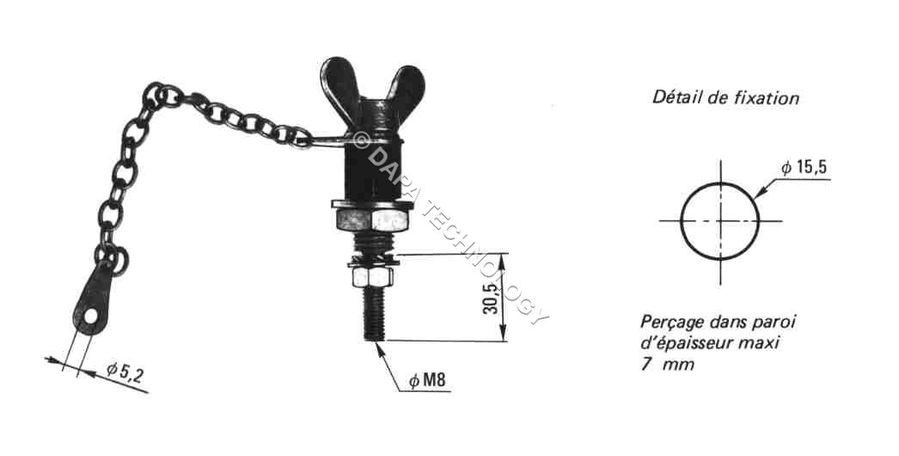

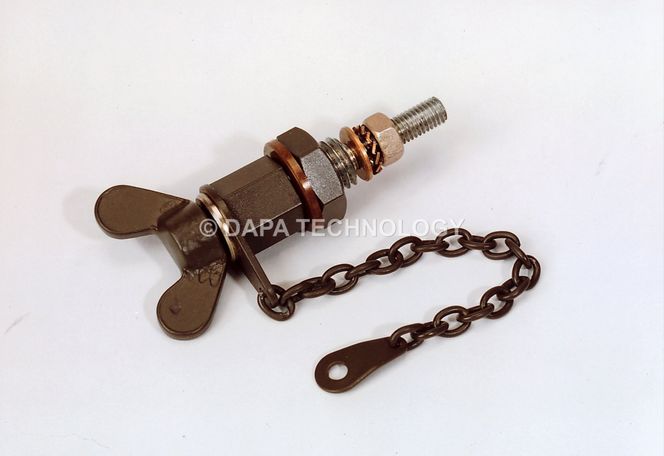

.Borne de masse  Réf : 205 623 / 42 662 Numéro OTAN :  5305 14 274 3304

.Borne de masse complète Réf : 310 470 / 43 098 Numéro OTAN :  5940 14 279 2383

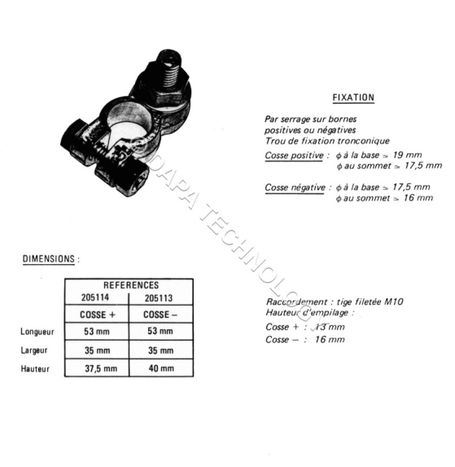

.Borne négative pour batterie Réf : 205 113 / 46 093 / Raccordement : tige filetée M10, Hauteur d'empilage : 16 mm

.Borne positive pour batterie Réf : 205 114 / 46 094  / Raccordement : tige filetée M10, Hauteur d'empilage : 13 mm

.Bride fixation  mât Réf : 122134

.Câble d'énergie 10 KVA , KD-1231 A Réf :  205 893,  permettant le raccordement d'un G.E 10 KVA et une station

.Câble de télécommande 10 KVA , KD-1233 A Réf :  205 886,  permettant la télécommande du G.E 10 KVA dans la station

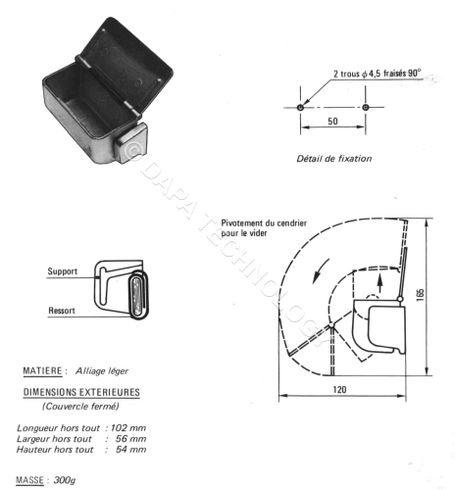

.Cendrier

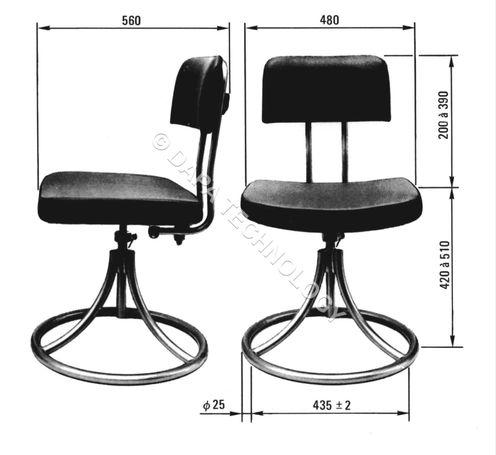

.Chaise

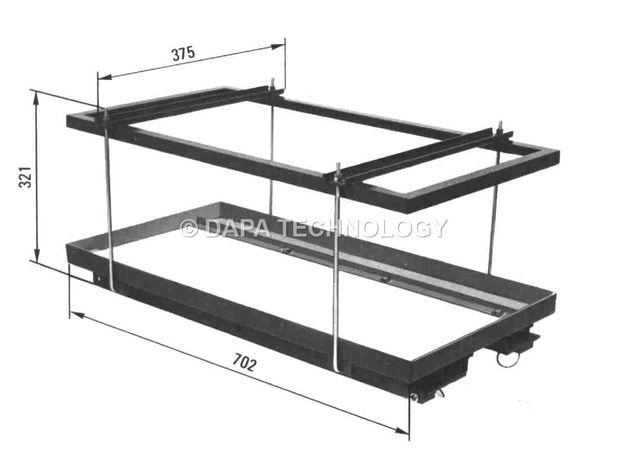

.Chariot à batterie Réf :  310 500 / 203, permettant le montage de 4 batteries 2 HN ou 2 batteries 6 TN ou 1 batterie 12 R 27

.Charnière Réf :  46 200

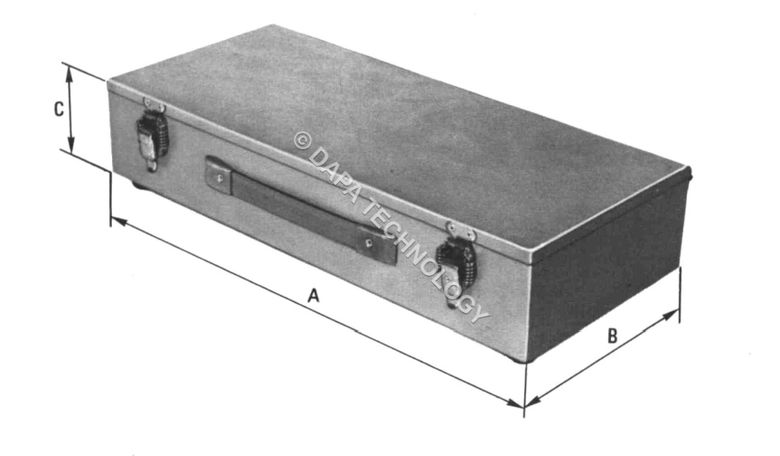

.Coffre accessoire

.Coffret batterie

.Conditionnement d'air

.Cordon de batterie KD-1447 A  Réf : 203 003 / 31135 Numéro OTAN :  5995 14 258 8238, permettant le raccordement de la batterie véhicule (par l'intermédiaire de la BJ 58) sur le cadre

.Cordon d'énergie 0,8 et 2,5 KVA KD-1190A  Réf : 311 830 / 4 290 Numéro OTAN :  5995 14 252 1457, permettant le raccordement d'un G.E 0,8 ou 2,5 KV à une station

.Cordon de terre KD-1235 A Réf :  205 881, assure la liaison entre la borne de masse 43 098 ou 310 470 et le piquet de terre 40139 ou 205 622 , 1 conducteur souple de 16 mm²

.Dérouleur CE-11-Fr

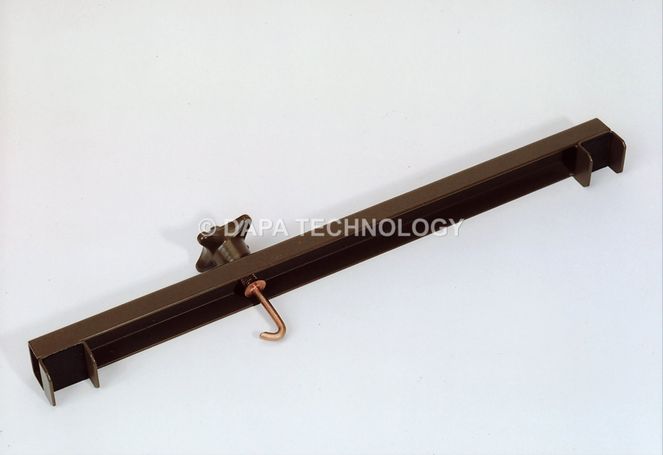

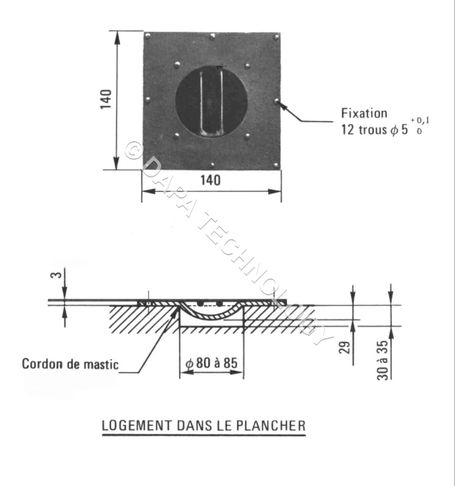

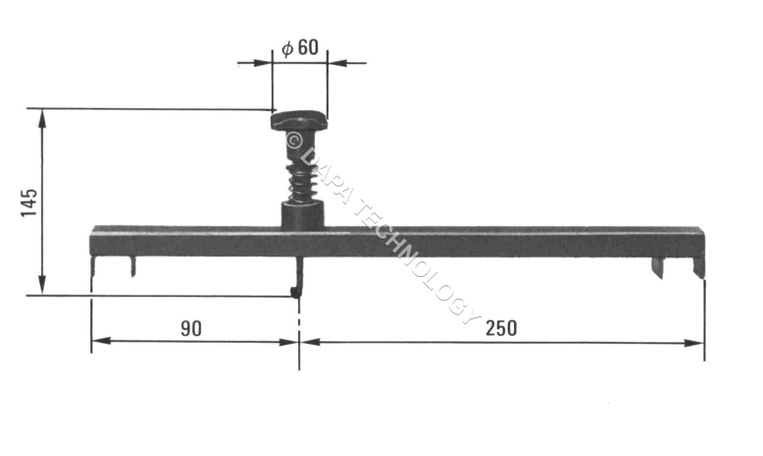

.Dispositif de fixation au plancher pour tabouret 310 920 Réf : 46 129  Numéro OTAN :  5805 14 298 3274, permet la fixation du tabouret par plaquage au plancher à l'aide de la traverse

.Dispositif de fixation au plancher pour siège MV9B Réf : 310 600 et 310 601, permet la fixation de la chaise par plaquage au plancher à l'aide de la traverse

.Echelle d'accès au toit

.Echelle 7m

.Entablement

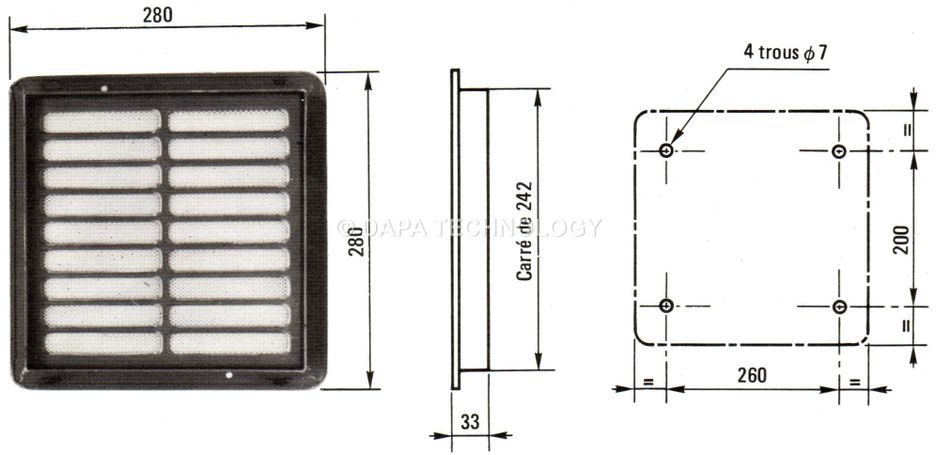

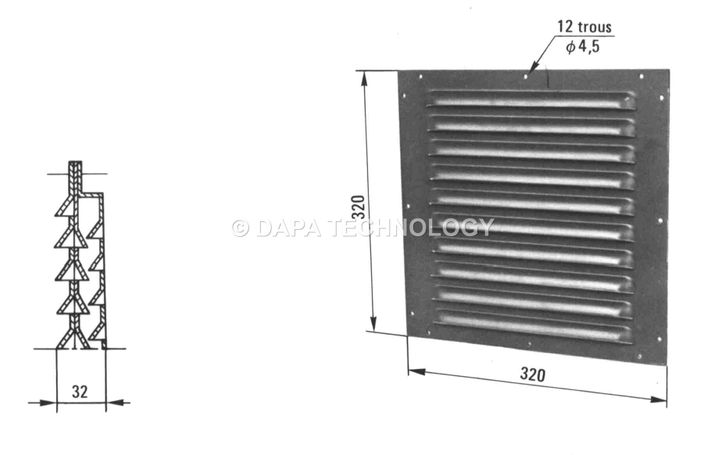

.Grille de protection Réf : 32 203, permettant la protection des pales du ventilateur ETRI HP 200 61 GS

.Masse Réf : 20 500 (Fixation sur support réf : 311 020) Numéro OTAN :  5120 14 266 4677

.Passage cloison Réf : 310 440, assure l'étanchéité du cadre tout en permettant la liaison condensateur - climatiseur du conditionneur d'air AIRWELL type W 13-S/DN  évacuation de l'eau de condensation par tube

.Piquet de terre ou barre à mine 205 622 Réf : 40 139  Numéro OTAN :  5660 14 319 9797 ou 3975 14 305 2714

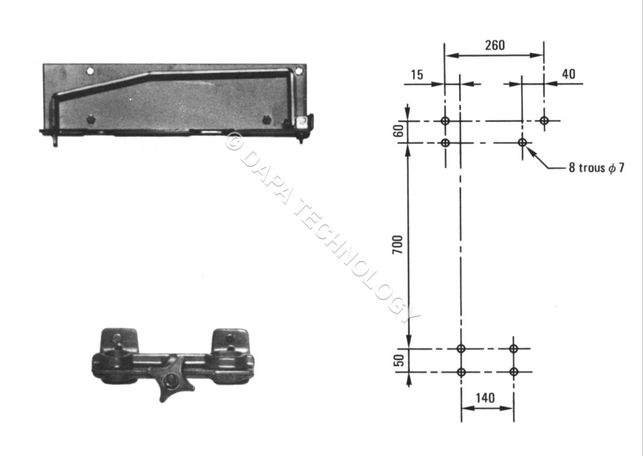

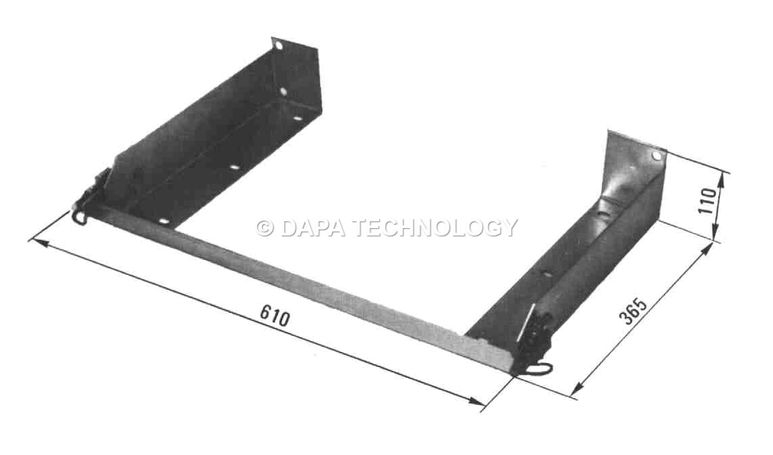

.Plaque de fixation pour téléimprimeur SK-137-A Réf : 110 249, permettant le montage du téléimprimeur AI 5 B en installation mobile  et son verrouillage par vis papillon à l'avant et pontet sur l'arrière

.Platine support de filtre Réf : 20 548 / 20 548  Numéro OTAN : 5340 14 279 23, montage d'un filtre à air / 5 plaques réf. 20 703 ou 30 015 / 20 plaques réf. 20 704 ou 30 016

.Socle, support de mât

.Strapontin

.Support climatiseur Réf : 310 660, permettant la fixation d'un climatiseur AIRWELL type W 15-S/DN

.Support condenseur Réf : 310 610, permet la fixation de la partie condenseur du climatiseur AIRWELL W 15-S/DN. La protection du condenseur est assurée par une grille réf. 311 820

.Support F.A.C SIMILE  SK-135-A Réf : 120 303, permet le montage du F.A.C SIMILE TF - TF 2C en installations mobiles et le verrouillage du FAC sur son support SK-135 A par 4 grenouillères

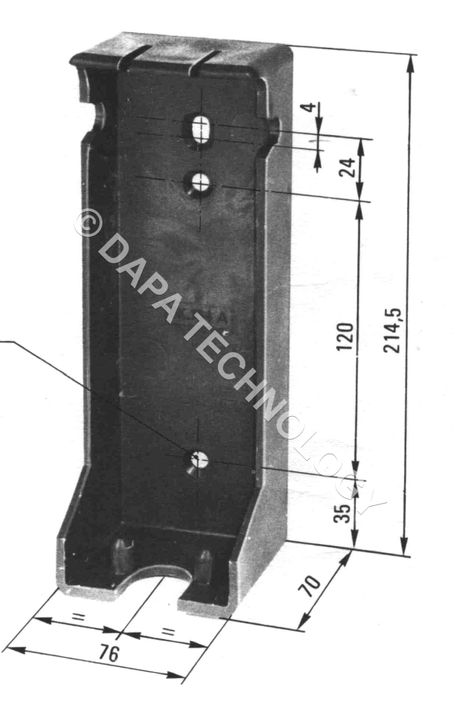

.Support masse et piquet Réf : 311020 / 46092, permet la fixation de la masse réf.20500 et du piquet réf. 40139

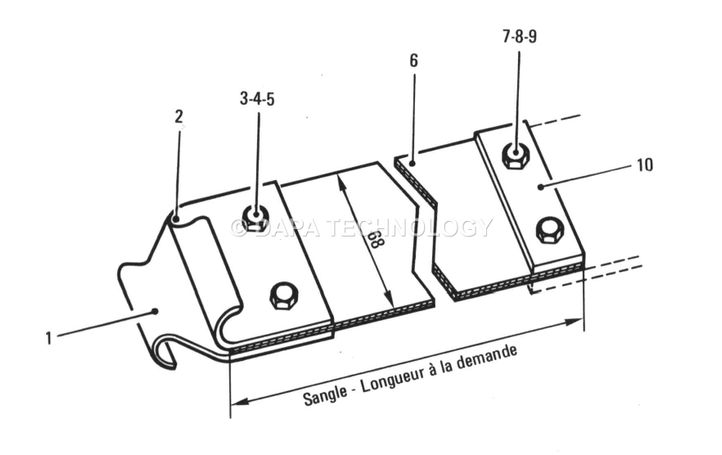

.Support de LR-98, SK-133 A réf : 120.370, permet le stockage du lot de rechange LR-98 en installations mobiles et le verrouillage par sangles

.Support de TX-20A,  SK-134 A réf : 120 313, permet le montage du transmetteur automatique TX-20 en installation mobile

.Support de fixation pour téléimprimeur, SK-137-A  Réf : 110.249

.Support de touret Réf : 10 452, ce support comprend : un support proprement dit, réf. 20825 comprenant une fonderie en alliage léger, un axe, un système de freinage avec patin en férodo et un moyeu de touret réf. 4280 permettant la rotation et le verrouillage des tourets 4200 10790 10950 ....

.Support  de ventilateur Réf : 205.648 /  10 636, montage possible d'un ventilateur 11HP 140 86 AB O2 et d'un filtre ou d'un filtre à air 5 plaques 20703 ou 30015, soit d'un filtre à air 20 plaques 20704 ou 30016

.Tableau d'énergie

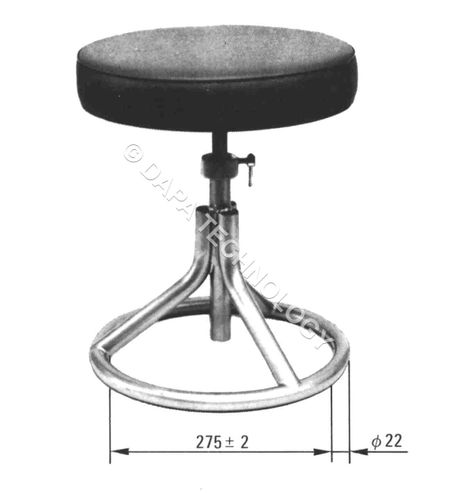

.Tabouret

.Tendeur à billes 32470, permettant le blocage par striction d'un câble ou d'une drisse de diamètre 3 à 7 mm. La tension est fonction du câble utilisé

.Touret BR 15 A, réf. 4200, NNO : 5820 14 238 9520, capacité d'enroulement exemple : câble diamètre 11mm-100m, diamètre 14mm-95m, diamètre 18mm-50m, 4 pinces de fixation pour connecteurs sont prévues de part et d'autre du flasque, pour fixation et déroulement utiliser le support 10 452

.Touret BR 17 A, réf. 310 780, permettant le stockage de : 1 cordon énergie KD 1231 A, 1 cordon télécommande KD 1233 A, 1 amorce énergie KD 1238 A

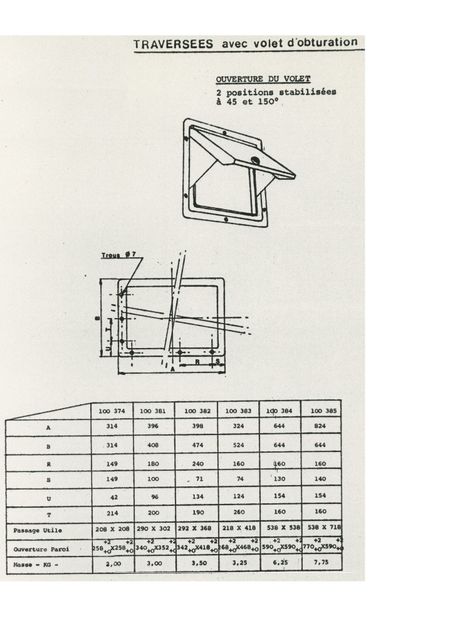

.Traversée avec volet d'obturation

.Traversée de cloison Réf : 43 102  Numéro OTAN :  5120 14 266 4677

.Traversée de cloison Réf : 43 102  Numéro OTAN :  5940 14 279 2385, capacité de raccordement 1  conducteur de 30/10ème ou 7mm²

.Verrou gauche Réf 32 899

.Verrou droit Réf 32 898

...
